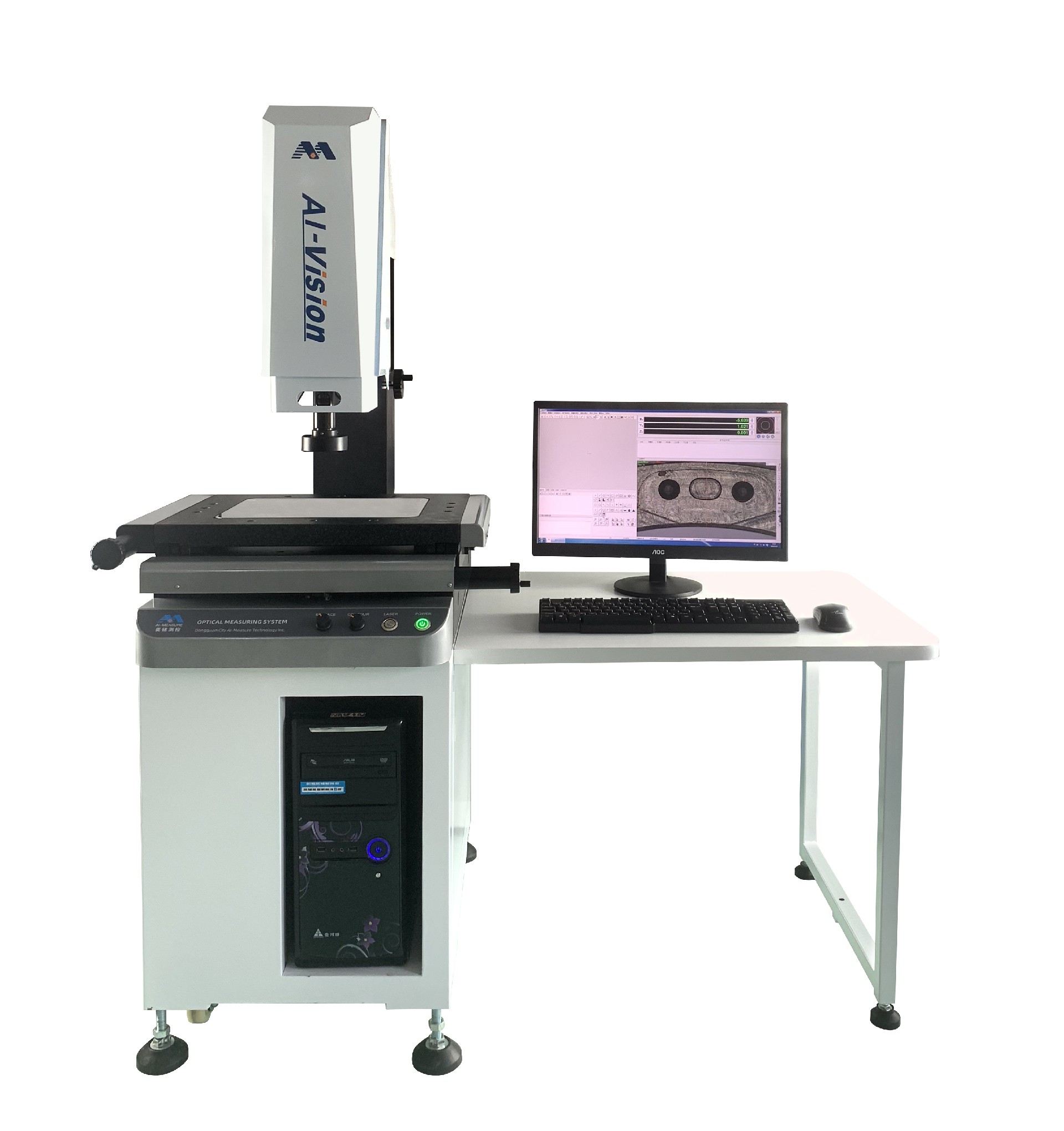

仪器特点
※整机底座、立柱、X/Y测量平台均采用天然大理石制作,不变形,精度高,稳定性强;
※全新流线型的造型设计,外观整洁、直观、大方;
※采用精密直线导轨结构,承重高,精度稳定性更强;
※无牙螺杆摩擦传动技术,运行平稳,噪音低,速度快;
※底光和表面光采用程控式可调试LED冷光源,可实现对各种复杂表面工件进行精确量测,避免了一般热光源带来的热胀冷缩的弊病,避免工件二次变形;
※采用美国TEO 700TV工业高清晰彩色CCD,成像效果极佳;
※采用高清定格卡位连续变倍镜头,变倍率无需校正,光学放大0.7-4.5倍,影像放大30X-200X;
※Z轴采用平行导轨结构加配重设计,运行平稳,不会自动下垂影响对焦,提高了Z轴的定位精度及稳定性;
※全球独创的Z轴“零段差技术”,保证了不同焦距的平面精度不受影响;
※测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;
技术参数
机台型号 | VMS200 | VMS322 | VMS432 | VMS542 | VMS652 |
(X/Y/Z)测量行程(mm) | 200*200*150 | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 |
全机尺寸(mm) | 1000*600*1450 | 1100*700*1650 | 1350*900*1650 | 1600*1100*1650 | 1600*2000*1650 |
机台承重 | 20Kg | 30Kg | 30Kg | 30Kg | 30Kg |
CCD | 美国TEO高清彩色CCD | ||||
镜头 | STEP-ZOOM定格卡位连续变倍镜头(光学放大0.7-4.5倍,影像放大30-200倍 | ||||
光学尺分辨率 | 0.001mm,可显示0.0001mm | ||||
X/Y量测精度 | (3+L/200)μm | ||||
重复性 | 2μ | ||||
电源供给 | 110V-220V±10% 50/60Hz | ||||
适合环境 | 温度20-25℃,湿度50%-60% |
